Архитектурный проект коттеджа - что это такое?

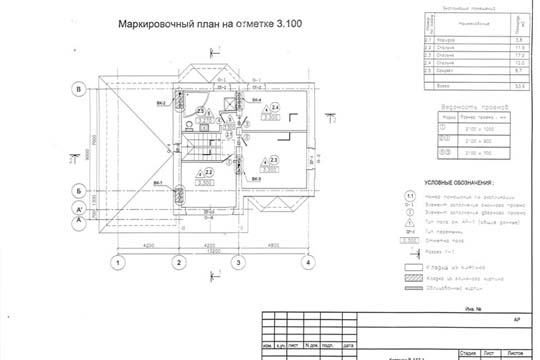

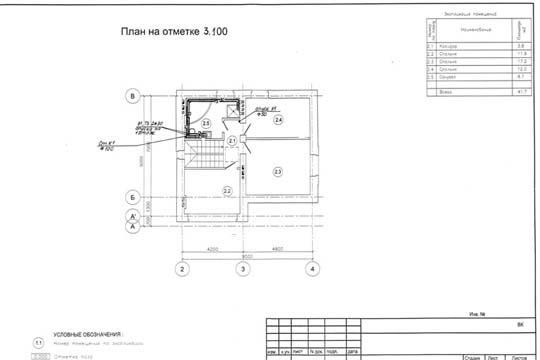

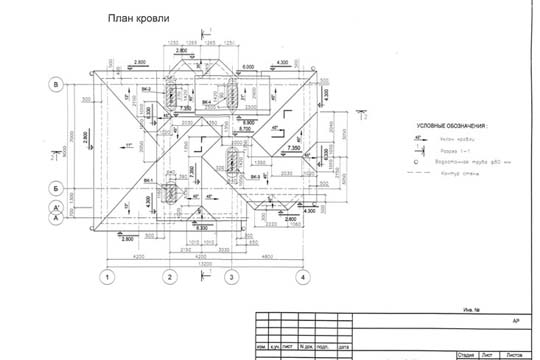

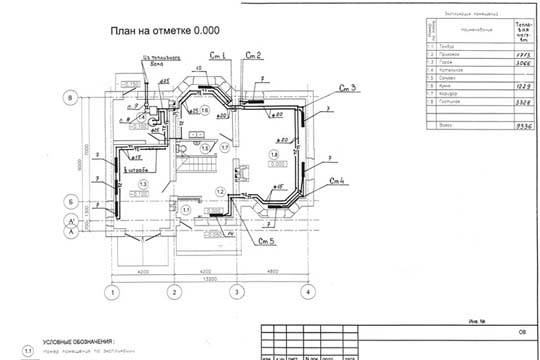

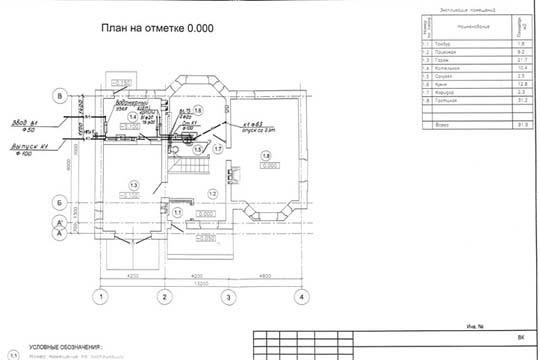

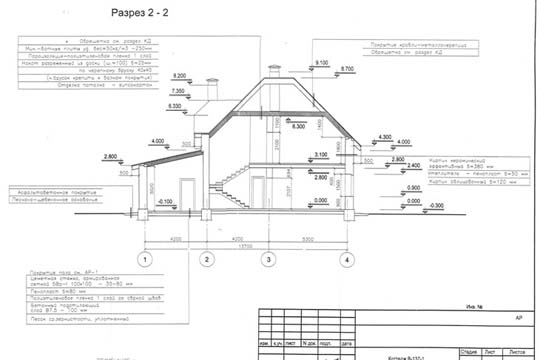

Архитектурный проект коттеджа - что это такое? Далеко не каждый покупатель проекта частного дома знает, из чего состоит проект. Проект представляет собой рабочую документацию, в которой человек, до сих пор не вникавший в архитектурностроительные процессы, может запутаться. Опубликованная ниже информация поможет разобраться в основных составляющих проекта будущего дома и разъяснит назначение каждого раздела проекта. Любой проект начинается с эскиза, который представляет собой графическое изображение архитектурной идеи будущего коттеджа. После утверждения одного из вариантов эскизного проекта Заказчиком происходит разработка рабочего проекта, который состоит из комплекта чертежей (инструкций). Именно с их помощью реализуется строительство дома, отображенного на эскизе. Объем рабочего проекта может составлять от 40 до 200 листов документации, которые подразделяются на главы. Каждая глава, как и весь проект в целом, имеет свое содержание, пояснения и инструкции. Архитектурный раздел Основной главой является архитектурный раздел (АР), который представляет собой эскизный проект с уже рассчитанными геометрическими размерами. В него входят планы этажей, на которых изображен набор и расположение помещений коттеджа, их площадь и высота пролетов. В этой части проекта указан план кровли, а также фасадов домов с расположением оконных, дверных проемов, элементов кровли и стен. В архитектурном разделе воспроизведены разрезы, на которых изображено положение перекрытий, стропил кровли, межэтажной лестницы. Также в этой главе указаны элементы заполнения оконных проемов, где изображены внешние виды окон, их размеры и конструктивные особенности, ведомости перемычек оконных и дверных проемов. Конструкторский раздел Конструкторский раздел (КР) состоит из схемы фундамента, сечения ("пирога") фундамента и раскладки сборных фундаментных блоков,если фундамент является сборным. В этой главе должны быть указаны основные конструктивные элементы - межэтажная лестница, крыльцо, схема расположения балок перекрытий, самих перекрытий, стропил, узлов, креплений и т. д. Конструкторский раздел включает также расчеты нагрузок в элементах конструкции и их спецификацию. Инженерный раздел Инженерный раздел делится на несколько подразделов: отопление и вентиляция (ОВ), водоснабжение и канализация (ВК), электрика (ЭЛ). Подраздел ОВ описывает расположение элементов отопления в доме и общий вид схемы отопительной системы, расположение вентиляционных каналов, а также общие указания и инструкции по разделу. Подраздел ВК дает представление о расположении узлов и труб системы водоснабжения и канализации и общий вид системы. Здесь указывают и перечень с технической характеристикой элементов системы. Подраздел ЭЛ поэлементно отображает электрическую систему дома: расположение проводов, щитов, выключателей, розеток, светильников, переключателей. Их описание должно быть подробным и детальным, вплоть до элементов молниезащиты и схемы подключения, номенклатуры, характеристик всех элементов системы.
